一、基本介紹

　　監控系統是由攝像、傳輸、控制、顯示、記錄登記5大部分組成。攝像機是通過同軸視頻電纜、網線、光纖將視頻圖像傳輸?shù)娇刂浦鳈C(jī)，控制主機再將視頻信號分配到各監視器及錄像設備，同時可將需要傳輸?shù)恼Z音信號同步錄入到錄像機內。通過控制主機，操作人員可發出指令，對云臺的上、下、左、右的動作進行控制及對鏡頭進行調焦變倍的操作，并可通過控制主機實現在多路攝像機及云臺之間的切換。利用特殊的錄像處理模式，可對圖像進行錄入、回放、處理等操作，使錄像效果達到最佳。

二、工作原理

　　監控是各行業重點部門或重要場所進行實時監控的物理基礎，管理部門是可通過它獲得有效數據、圖像或聲音信息，對突發性異常事件的過程進行及時的監視和記憶，用以提供高效、及時地指揮和高度、布置警力、處理案件等。隨著當前計算機應用的迅速發展和推廣，全世界掀起了一股強大的數字化浪潮，各種設備數字化已成為安全防護的首要目標。數碼監控報警的性能特點是:監控畫面實時顯示，錄像圖象質量單路調節功能，每路錄像速度可分別設置，快速檢索，多種錄像方式設定功能，自動備份，云臺/鏡頭控制功能，網絡傳輸?shù)取?br>

　　加裝時間發生器，將時間顯示疊加到圖像中。在線路較長時加裝音視頻放大器以確保音視頻監控質量。 適用范圍--銀行、證券營業場所、企事業單位、機關、商業場所內外部環境、樓宇通道、停車場、高檔社區家庭內外部環境、圖書館、醫院、公園。

產品界面圖

　　系統創新性地實現了視頻監控與會議的整合聯動，從而達到監控與通訊的雙重功能，全面滿足交通、水利、油田、銀行、電信等各個領域的遠程監控與應急指揮需求。

　　應用范圍：適用于房地產、建筑、酒店、醫院、園區、工廠、地產、小區、大廈樓宇、機場、公路街道、火車站、商場與超市、連鎖店、監控室、辦公寫字樓、倉庫、公園、物流、游樂場、停車場、門店、電影院、KTV、酒吧、寺廟、銀行、農場、學校、博物館、圖書館、河道等。

三、最大特色

　　系統創新性地實現了視頻監控與會議的整合聯動，能夠靈活有效的對遠程設備進行管理。通過對遠程監控對象的錄制、回放、聯動報警、監控策略制定、應急指揮等應用，達到監控與通訊的雙重功能。

　　其最大特色是支持從智能手機/ 平板電腦等移動終端查看視頻畫面，支持將監控畫面調入視頻會議，實現應急指揮、遠程調度。

四、組成設備

　　視頻監控系統產品包含光端機，光纜終端盒，云臺，云臺解碼器，視頻矩陣，硬盤錄像機，監控?cái)z像機 ,鏡頭,支架。視頻監控系統組成部分包括監控前端、管理中心、監控中心、PC客戶端及無線網橋。各組成部分的說明如下:

　　(1)監控前端：用于采集被監控點的監控信息，并可以配備報警設備。

　　①普通攝像頭+視頻服務器：普通攝像頭可以是模擬攝像頭，也可以是數字?jǐn)z像頭。原始視頻信號傳到視頻服務器，經視頻服務器編碼后，以TCP/IP協議通過網絡傳至其他設備。

　　②網絡攝像頭：網絡攝像頭是融攝像、視頻編碼、Web服務于一體的高級攝像設備，內嵌了TCP/IP協議棧?？梢灾苯舆B接到網絡。

　　(2)管理中心：承擔所有前端設備的管理、控制、報警處理、錄像、錄像回放、用戶管理等工作。各部分功能分別由專門的服務器各司其職。

　　(3)監控中心：用于集中對所轄區域進行監控，包括電視墻、監控客戶終端群組成。系統中可以有一個或多個監控中心。

　　(4)PC客戶端：在監控中心之外，也可以由PC機接到網絡上進行遠程監控。

　　(5)無線網橋：無線網橋用于接入無線數據網絡，并訪問互聯網。通過無線網橋，可以將IP網上的監控信息傳至無線終端，也可以將無線終端的控制指令傳給IP網上的視頻監控管理系統。常用的無線網絡為CDMA網絡。

五、工作特點

　　· 數字化

　　視頻監控的數字化首先應該是系統中信息流(包括視頻、音頻、控制等)從模擬狀態轉為數字狀態，這將徹底打破"經典閉路電視系統是以攝像機成像技術為中心"的結構，根本上改變視頻監控系統從信息采集、數據處理、傳輸、系統控制等的方式和結構形式。信息流的數字化、編碼壓縮、開放式的協議，使智能網絡視頻監控系統與安防系統中的各個子系統間實現無縫連接，并在統一的操作平臺上實現管理和控制，這就是系統集成的含義。

　　· 網絡化

　　視頻監控的網絡化將以這系統的結構將由集成式向集散式系統過渡，集散式系統采用多層分級的結構形式，具有微內核技術的事時多任務、多用戶、分布式操作系統以實現搶先任務調度算法的快速響應，組成集散式視頻監控系統的硬件和軟件采用標準化、模塊化和系統化設計，視頻監控系統設備的配置具有通用性強、開放性好、系統組態靈活、控制功能完善、數據處理方便、人機界面友好以及系統安裝、調試和維修簡單化，系統安全，容錯可靠等功能。

　　· 系統集成化

　　視頻監控的網絡化在某種程度上打破了布控區域和設備擴展的地域和數量界限。系統網絡化將使整個網絡系統硬件和軟件資源的共享以及任務和負載的共享，這就是系統集成的一個重要概念。

　　閉路監控系統能在人無法直接觀察的場合，適時、圖象、真實地反映被監視控制對象的畫面。閉路監控系統已成為廣大用戶，在現代化管理中監控的最為有效的觀察工具。在控制中心，只要一個工作人員的操作，就能夠觀察多個被控區域，以及遠距離區域的監控功能。

六、主要功能

　　1、本地錄像，保存一定時間段內的本地視頻監控錄像資料，并能方便地查詢、取證，為事后調查提供依據。

　　2、遠程視頻監控監控人員可遠程任意調取網吧存儲的監控圖像，并可遠程發出控制指令，錄像資料的智能化檢索、回放、調整攝像機鏡頭焦距、控制云臺進行巡視或局部細節觀察。

　　3、權限管理為保證上網人員的隱私和錄像資料的安全，系統具有操作權限管理，系統登錄、操作進行嚴格的權限控制，保證系統的安全性。

　　4、服務器平臺構架方便，在市公安局、區(縣)公安局和各派出所，都可以方便的安裝服務器軟件，只需分配用戶不同權限的登陸帳號，即可以查看所管轄區域的網吧監控信息。

　　5、系統中包含網吧基本信息的管理，并且電子地圖相結合，當網吧出現突發狀況時，可以及時的獲取該網吧的基本信息(網吧電話、地址、負責人)，更加快捷的聯系到網吧相關負責人。

　　6.、網吧監控和電子地圖相結合，可以通過電子地圖更加直觀的查看網吧所分布的地理位置，并且在電子地圖上實時顯顯示網吧監控設備的運行狀態，當用戶需要查看某網吧的監控信息時只要在電子地圖雙擊該網吧即可進入該網吧的監控界面。

　　7、當上網人員在網吧服務臺出示身份證登記上網時，系統能自動將上網者拍照，和上網人員相應的上網卡信息傳至公安機關監控中心服務器保存。

　　8 、隨時隨地的監控錄像功能，無論身在何處，任何密碼授權的用戶通過身邊的電腦聯網連接到監控網點，可以看到任意監控網點的即時圖像并根據需要錄像，避免了地理位置間隔原因造成監督管理的不便。

　　9 、系統可擴容性強，若需要添加新的監控網點，在服務器端添加相應網吧信息和設備信息即可。

　　10、安全性高，圖像掩碼技術，防止非法篡改錄像資料;只有授權用戶才可以進行錄像備份，有效防止惡意破壞;強大日志管理功能，保證了專用系統的安全使用。服務器端和客戶端之間所傳輸?shù)臄?shù)據，全部經過加密。

七、特殊功能

　1）多畫面的監控效果

　　可根據需要選擇任意顯示模式，隨需控制攝像機的鏡頭角度，調整顯示畫面的視頻與音頻效果，極大的方便了監控者對遠程監控視頻的集中查看

　2）特定的電視墻顯示模式

　　通過設定，保持用戶的計算機屏幕操作與電視墻實際顯示相一致;提供靈活方便的周期循環等顯示模式，為客戶實現理想的查看方案

　3）靈活的報警聯動方式

　　可靈活設置報警觸發條件，提供事件觸發報警的遠程提示及聯動功能。如以屏幕提示、發送email、報警聯動、指定錄像等各種方式將報警信息發給其他用戶

　4）多樣的錄制策略

　　系統提供默認、自定義和智能三種錄制策略;提供錄像資料文件的定時上傳備份、檢索查詢等一系列管理功能;響應用戶點播錄像文件的要求，授權用戶可在線觀看或下載存檔

　5）特別的移動偵測功能

　　通過分析和對比圖像數據的變動來確定現場發生的行為。通過對監控源地點的圖像變化分析來實現監控系統的一系列聯動操作

　6）獨創的視頻會議聯動

　　系統可將任意一路或多路監控畫面調入視頻會議系統，進行多方討論，從而實現監控與通訊的完美融合。

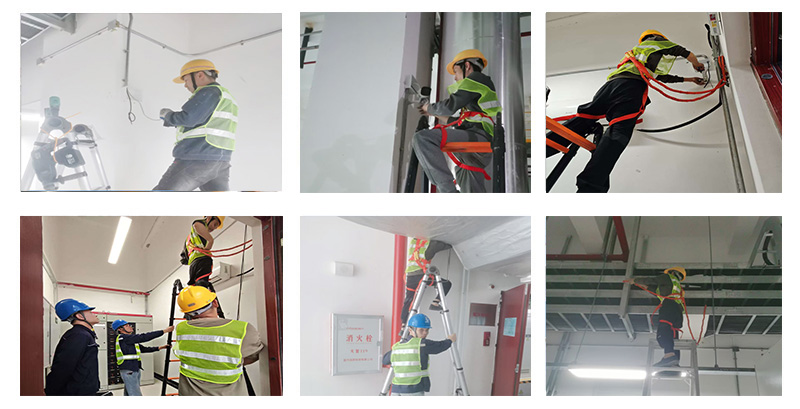

八、現場施工案例
